Hugtakaatriði

20.1 Segulsvið, sviðslínur og kraftur

Spurning 1. Ef lítil nál er sett á milli norðurskauta tveggja stangarsegla, segulmagnast nálin?

1. Já, segulsviðin frá norðurskautunum tveimur vísa í sömu átt.
2. Já, segulsviðin frá norðurskautunum tveimur vísa í gagnstæðar áttir.
3. Nei, segulsviðin frá norðurskautunum tveimur vísa í gagnstæðar áttir.
4. Nei, segulsviðin frá norðurskautunum tveimur vísa í sömu átt.

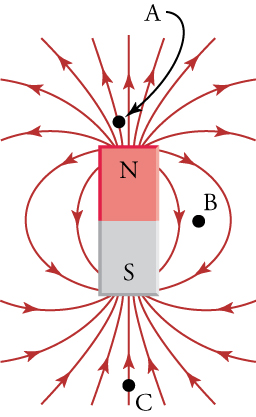

Spurning 2. Ef áttaviti er settur á punktana þrjá á myndinni, á hvaða punkti verður nálin fyrir mestu kraftvægi? Hvers vegna?

1. Þéttleiki segulsviðsins er minnstur við B, þannig að áttavitanálin verður fyrir mestu kraftvægi við B.
2. Þéttleiki segulsviðsins er minnstur við C, þannig að áttavitanálin verður fyrir mestu kraftvægi við C.
3. Þéttleiki segulsviðsins er mestur við B, þannig að áttavitanálin verður fyrir mestu kraftvægi við B.
4. Þéttleiki segulsviðsins er mestur við A, þannig að áttavitanálin verður fyrir mestu kraftvægi við A.

Spurning 3. Í hvaða átt vísa segulsviðslínur fyrir utan suðurskaut seguls?

1. Fyrir utan segulinn vísa segulsviðslínur í átt að suðurskauti segulsins.
2. Fyrir utan segulinn vísa segulsviðslínur frá suðurskauti segulsins.

20.2 Rafmótorar, rafalar og spennar

Spurning 4. Skoðaðu hornið milli flatarmálsvigursins og segulsviðsins í rafmótor. Við hvaða horn er kraftvægið á vírlykkjuna mest?

1. 0° og 180°
2. 45° og 135°
3. 90° og 270°
4. 225° og 315°

Spurning 5. Hvað er spennir?

1. Spennir er tæki sem breytir straumi í spennu.
2. Spennir er tæki sem breytir spennu úr einu gildi í annað.
3. Spennir er tæki sem breytir viðnámi vírs í spennu.

Spurning 6. Hvers vegna er raforka flutt með hárri spennu?

1. Til að auka strauminn í flutningnum.
2. Til að minnka orkutap við flutning.
3. Til að auka viðnám við flutning.
4. Til að minnka viðnám við flutning.

20.3 Rafsegulspan

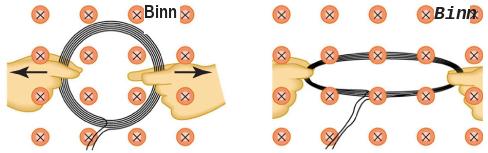

Spurning 7. Já eða nei: spanast íspenna í spólunni sem sýnd er þegar hún er teygð? Ef svo er, hvers vegna og í hvaða stefnu fer spanstraumurinn?

1. Nei, vegna þess að spanstraumur er ekki háður flatarmáli spólunnar.
2. Já, vegna þess að flatarmál spólunnar minnkar; spanstraumurinn fer rangsælis.
3. Já, vegna þess að flatarmál spólunnar minnkar; spanstraumurinn fer réttsælis.
4. Já, vegna þess að flatarmál spólunnar breytist ekki; spanstraumurinn fer réttsælis.

Spurning 8. Hvað segir lögmál Lenz?

1. Ef spanstraumur fer um rás er stefna hans þannig að hann eykur breytinguna sem spanar hann.
2. Ef spanstraumur fer um rás er stefna hans þannig að hann vinnur gegn breytingunni sem spanar hann.
3. Ef spanstraumur fer um rás er stefna hans alltaf réttsælis miðað við breytinguna sem spanar hann.
4. Ef spanstraumur fer um rás er stefna hans alltaf rangsælis miðað við breytinguna sem spanar hann.

Spurning 9. Útskýrðu hvernig segulflæði getur verið núll þótt segulsviðið sé ekki núll.

1. Ef hornið milli segulsviðsins og flatarmálsvigursins er 0° er sínus hornsins einnig núll og því er flæðið núll.
2. Ef hornið milli segulsviðsins og flatarmálsvigursins er 45° er sínus hornsins einnig núll og því er flæðið núll.
3. Ef hornið milli segulsviðsins og flatarmálsvigursins er 60° er kósínus hornsins einnig núll og því er flæðið núll.
4. Ef hornið milli segulsviðsins og flatarmálsvigursins er 90° er kósínus hornsins einnig núll og því er flæðið núll.
