19.4 Rafafl

Í þessu verkefni mælir þú hvernig straumur um glóþráðarperu breytist með spennu og notar gögnin til að meta viðnám perunnar.

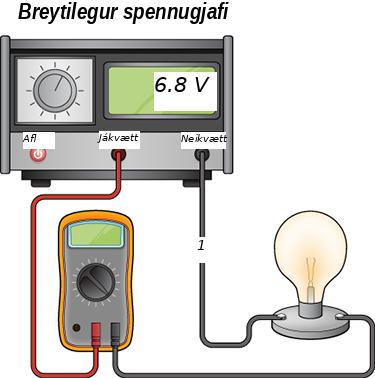

Skrúfaðu ljósaperuna í perustæðið. Tengdu jákvæða skaut spennugjafans við inngang straummælisins. Tengdu útgang straummælisins við aðra tengingu perustæðisins. Tengdu hina tengingu perustæðisins við neikvæða skaut spennugjafans. Gakktu úr skugga um að spennugjafinn sé stilltur á jafnspennu og að straummælirinn sé stilltur á að mæla jafnstraum í amperum. Rásin sem á að setja upp er sýnd hér fyrir neðan.
Búðu til tveggja dálka töflu með 10 línum á blaði. Merktu vinstri dálkinn spenna og hægri dálkinn straumur. Stilltu spennugjafann þannig að hann gefi jafnspennu á bilinu 1 til 10 V. Fyrir hverja spennu skaltu skrá spennuna í spennudálkinn og samsvarandi straum sem straummælirinn mælir í straumdálkinn. Teiknaðu graf af spennu sem falli af straumi, með spennu á lóðrétta ásnum og straum á lárétta ásnum. Notaðu gögnin og grafið til að svara spurningunum.
