1919 Hliðarmálmar og fléttuefnafræði

19.2 Fléttuefnafræði hliðarmálma

Námsmarkmið

Að loknum þessum kafla munt þú geta:

telja upp skilgreinandi einkenni samhæfingarefnasambanda
lýsa byggingu flétta sem innihalda eintennta og fjöltennta bindla
nota staðlaðar nafnareglur til að nefna samhæfingarefnasambönd
útskýra rúmhverfu og spegilhverfu og gefa dæmi um þær
nefna nokkur dæmi um samhæfingarefnasambönd í náttúrunni og tækni

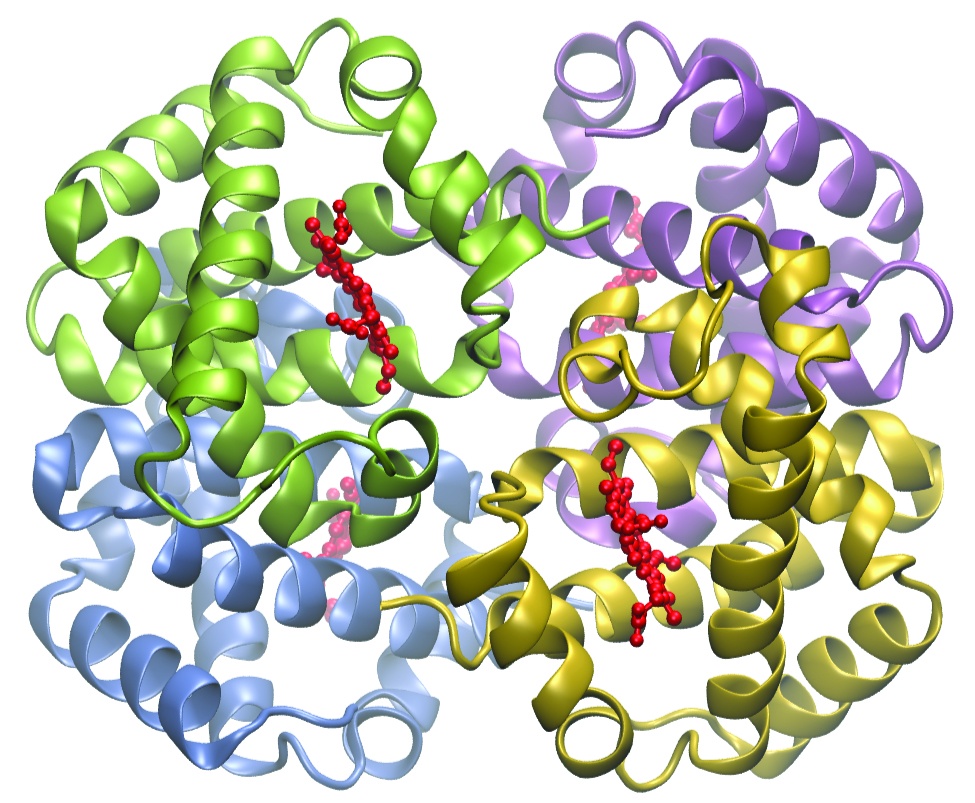

Blóðrauðinn í blóðinu, blaðgrænan í grænum plöntum, B-12-vítamín og hvatinn sem notaður er við framleiðslu á pólýetýleni innihalda öll samhæfingarefnasambönd. Málmjónir, einkum jónir hliðarmálma, mynda gjarnan fléttur. Mörg þessara efnasambanda eru mjög litsterk (mynd 19.12). Í því sem eftir er af þessum kafla skoðum við byggingu og tengi þessara merku efnasambanda.

Þessi mynd sýnir sex ílát. Hvert þeirra er fyllt með vökva í mismunandi lit. Sá fyrsti virðist vera glær, annar er fjólublár, þriðji er rauður, fjórði er blágrænn, fimmti er blár og sá sjötti virðist einnig vera glær. — **Mynd 19.12.** Málmjónir sem innihalda d-undirhvolf sem eru aðeins að hluta fyllt mynda venjulega litaðar flókajónir. Jónir með tóm d-undirhvolf (d⁰) eða full d-undirhvolf (d¹⁰) mynda hins vegar oftast litlausa flóka. Þessi mynd sýnir, frá vinstri til hægri, lausnir sem innihalda [M(H₂O)₆]ⁿ⁺ jónir með M = Sc³⁺ (d⁰), Cr³⁺ (d³), Co²⁺ (d⁷), Ni²⁺ (d⁸), Cu²⁺ (d⁹) og Zn²⁺ (d¹⁰). (Mynd: Sahar Atwa)

Hafðu í huga að í flestum efnasamböndum aðalflokka sameinast gildisrafeindir stakra atóma og mynda efnatengi sem uppfylla átturegluna. Til dæmis skarast fjórar gildisrafeindir kolefnis við rafeindir frá fjórum vetnisatómum og mynda CH₄. Ein gildisrafeind yfirgefur natríum og bætist við sjö gildisrafeindir klórs og myndar jónaefnið NaCl (mynd 19.13). Hliðarmálmar tengjast venjulega ekki á þennan hátt. Þeir mynda fyrst og fremst samhæfð samgilditengi, tegund Lewis-sýru-basa-víxlverkunar þar sem báðar rafeindirnar í tenginu koma frá gjafa (Lewis-basa) til rafeindaþega (Lewis-sýru). Lewis-sýran í samhæfingarefnasamböndum, oft kölluð miðlæg málmjón (eða miðlægt málmatóm), er oft hliðarmálmur eða innri hliðarmálmur, þótt frumefni í aðalflokkum geti einnig myndað samhæfingarefnasambönd. Lewis-basagjafarnir, sem kallast bindlar, geta verið fjölbreytt efni - atóm, sameindir eða jónir. Eina krafan er að þeir hafi eitt eða fleiri rafeindapör sem hægt er að gefa til miðmálmsins. Oftast felur þetta í sér gjafaratóm með stakt rafeindapar sem getur myndað samhæft samgilditengi við málminn.

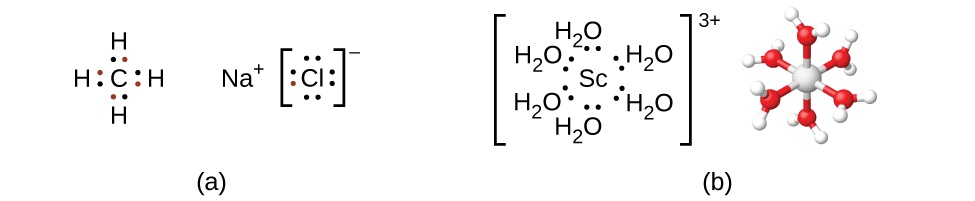

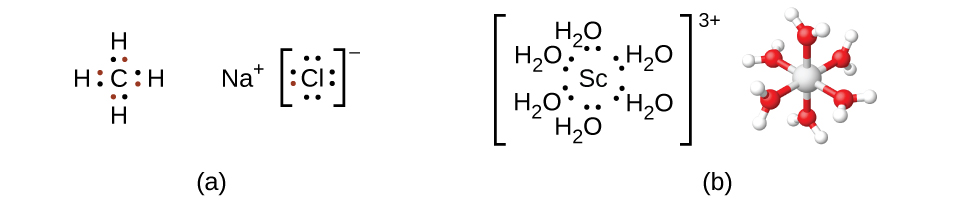

Þrjú rafeindapunktalíkön eru sýnd. Til vinstri er miðlæg C-frumeind sýnd með H-frumeindum tengdum ofan, neðan, til vinstri og til hægri. Milli C-frumeindarinnar og hverrar H-frumeindar eru tveir rafeindapunktar, einn rauður og einn svartur, hlið við hlið í pörum milli frumeindanna. Önnur byggingin til hægri sýnir N með plúsmerki í hávísi, fylgt eftir af Cl-frumeind í hornklofum. Þessi Cl-frumeind hefur pör af rafeindapunktum ofan, neðan, til vinstri og til hægri við frumefnistáknið. Einn rafeindapunktur vinstra megin við táknið er sýndur í rauðu. Allir aðrir eru svartir. Fyrir utan hornklofana til hægri er mínusmerki í hávísi. Þriðja byggingin lengst til hægri hefur miðlæga Sc-frumeind. Þessi frumeind er umkringd sex pörum af jafndreifðum rafeindapunktum. Þessi punktapör eru staðsett milli Sc-frumeindarinnar og hverrar O-frumeindar frá sex H-lágvísir-2-O-sameindum. Öll þessi bygging er innan hornklofa og til hægri við þá er hávísirinn 3 plús. — **Mynd 19.13.** (a) Samgild tengi fela í sér deilingu rafeinda og jónatengi fela í sér flutning rafeinda sem tengjast hverri tengjandi atóm, eins og lituðu rafeindirnar gefa til kynna. (b) Hjásetutengi fela hins vegar í sér að rafeindir frá Lewis-basa eru gefnar til málmmiðju. Stöku pörin frá sex vatnssameindum mynda tengi við skandíumjónina til að mynda áttflötungsflóka. (Aðeins gefnu pörin eru sýnd.)

Fléttuhvolfið samanstendur af miðlægri málmjón eða miðlægu málmatómi ásamt áföstum bindlum. Hornklofar í formúlu afmarka fléttuhvolfið; efnategundir utan hornklofanna eru ekki hluti af því. Tengitala miðlægu málmjónarinnar eða málmatómsins er fjöldi gjafaratóma sem tengjast málmmiðjunni. Tengitala silfurjónarinnar í [Ag(NH₃)₂]⁺ er tvö (mynd 19.14). Fyrir kopar(II)-jónina í [CuCl₄]²⁻ er tengitalan fjögur, en fyrir kóbalt(II)-jónina í [Co(H₂O)₆]²⁺ er tengitalan sex. Hver þessara bindla er eintenntur, sem merkir bókstaflega „eintanna“, vegna þess að hann myndar aðeins eitt tengi við málmmiðjuna.

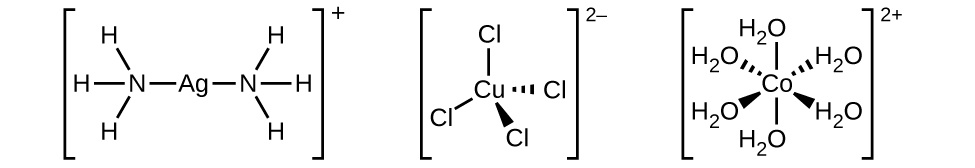

Þrjár byggingar eru sýndar. Í a hefur miðlæg Ag-frumeind N-frumeindir tengdar til vinstri og hægri eins og línustrik gefa til kynna. Þrjár H-frumeindir eru sömuleiðis tengdar við hverja N-frumeind og vísa út og upp, út til hliðar og út og niður frá hverri N-frumeind. Byggingin er afmörkuð með hornklofum og plúsmerki í hávísi er til hægri við hornklofana. Í b er Cu-frumeind í miðju byggingarinnar. Línustrik gefa til kynna tengi við tvær Cl-frumeindir, eina ofan við og aðra neðan og til vinstri við miðjufrumeindina. Til hægri er sýndur strikaður fleygur, mjór í átt að Cu-frumeindinni og breikkar í átt að Cl-frumeind, hægra megin við miðlægu Cu-frumeindina. Heill fleygur vísar sömuleiðis í átt að Cl-frumeind neðan og aðeins til hægri við miðlægu Cu-frumeindina. Þessi bygging er afmörkuð með hornklofum og 2 mínusmerki í hávísi er til hægri við hornklofana. Í c er sýnd bygging með miðlægri Co-frumeind. Frá Co-frumeindinni gefa línustrik til kynna tengi við H-lágvísir-2-O-sameindir ofan og neðan við bygginguna. Ofan og bæði til hægri og vinstri gefa strikaðir fleygar til kynna tengi við tvær H-lágvísir-2-O-sameindir. Sömuleiðis gefa heilir fleygar neðan til bæði hægri og vinstri til kynna tengi við tvær H-lágvísir-2-O-sameindir til viðbótar. Hvert tengi í þessari byggingu vísar í átt að O-frumeindinni í hverri H-lágvísir-2-O-byggingu. Þessi bygging er afmörkuð með hornklofum. Fyrir utan hornklofana til hægri er hávísirinn 2 plús. — **Mynd 19.14.** Flókarnir (a) [Ag(NH₃)₂]⁺, (b) [CuCl₄]²⁻ og (c) [Co(H₂O)₆]²⁺ hafa tengitölurnar 2, 4 og 6, í þessari röð. Rúmfræði þessara flóka er sú sama og við höfum séð með VSEPR-kenningunni fyrir frumefni í aðalflokkum: línuleg, fjórflötungslaga og áttflötungslaga.

Margir aðrir bindlar tengjast málminum á flóknari hátt. Tvítenntir bindlar eru þeir þar sem tvö atóm tengjast málmmiðjunni. Til dæmis inniheldur etýlendíamín (en, H₂NCH₂CH₂NH₂) tvö köfnunarefnisatóm sem hvort um sig hefur stakt rafeindapar og getur þjónað sem Lewis-basi (mynd 19.15). Bæði atómin geta tengst sömu málmmiðjunni. Í fléttunni [Co(en)₃]³⁺ eru þrír tvítenntir en-bindlar og tengitala kóbalt(III)-jónarinnar er sex. Algengustu tengitölurnar eru tvær, fjórar og sex, en dæmi eru þekkt um allar tengitölur frá 1 til 15.

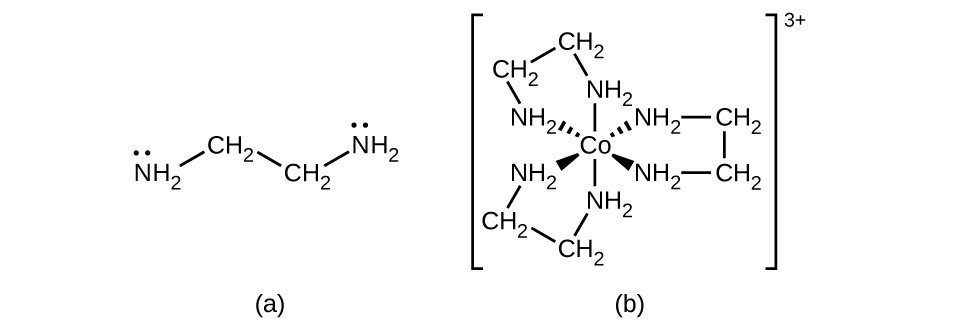

Tvær byggingar eru sýndar. Í a er H með lágvísinum 2 N á vinstri enda byggingarinnar. Stutt línustrik liggur upp og til hægri frá N-frumeindinni að C-frumeind í C H hópi með lágvísinum 2. Stutt línustrik liggur niður og til hægri að annarri C-frumeind í C H hópi með lágvísinum 2. Loks liggur stutt línustrik frá þessum C H hópi með lágvísinum 2 upp og til hægri að N-frumeind í N H hópi með lágvísinum 2. Hver N-frumeind í byggingunni hefur par rafeindapunkta á toppnum. Í b hefur miðlæg C o frumeind sex N H hópa með lágvísinum 2 tengda með eintengjum. Þessi tengi eru táknuð með línustrikum sem liggja upp og niður, brotalínufleygum sem liggja upp og til vinstri og hægri, og heilum fleygum sem liggja niður og til vinstri og hægri. Tengin við þessa hópa beinast öll að N-frumeindunum. N H hóparnir með lágvísinum 2 eru hver um sig tengdir við C-frumeindir í C H hópum með lágvísinum 2 sem liggja út frá miðlægu C o frumeindinni. Þessir C H hópar með lágvísinum 2 eru tengdir í pörum með tengjum sem táknuð eru með stuttum línustrikum og mynda 3 hringi í byggingunni. Öll þessi bygging er innan hornaklofa. Fyrir utan hornaklofana hægra megin er plúsmerki sem hávísir 3. — **Mynd 19.15.** (a) Etýlendíamín (en) bindillinn inniheldur tvö atóm með stökum pörum sem geta tengst málmmiðjunni. (b) Kóbalt(III)-flókinn [Co(en)₃]³⁺ hefur þrjá slíka bindla, sem hver um sig myndar tvö tengi við kóbaltjónina.

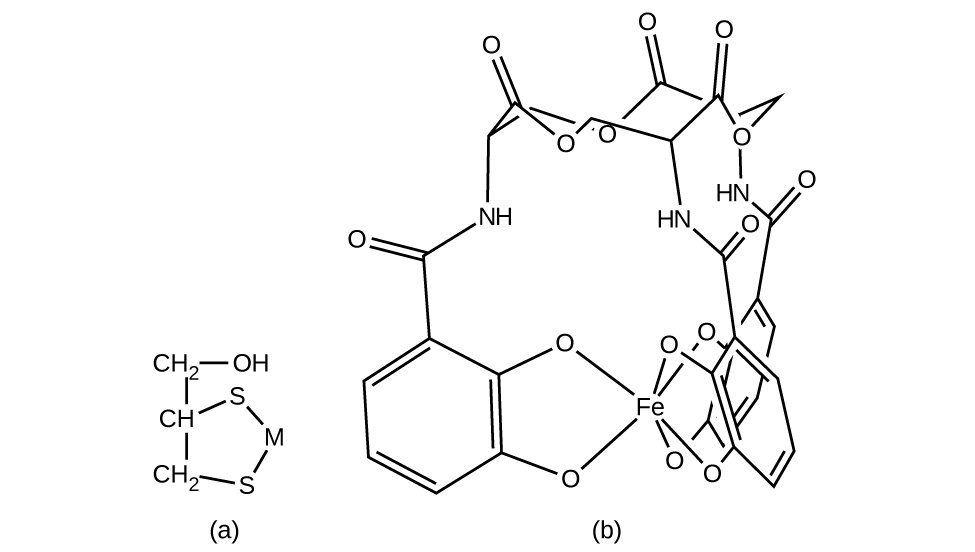

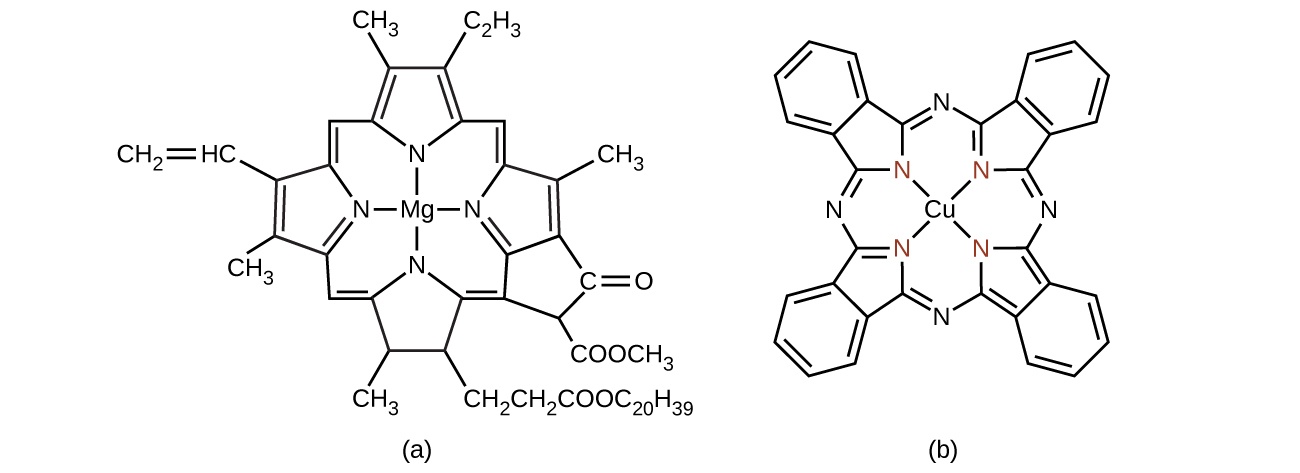

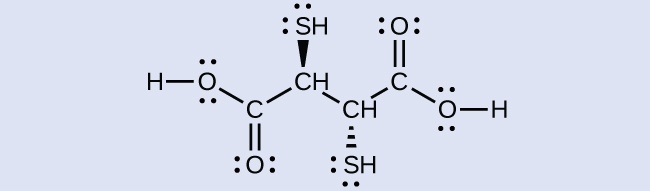

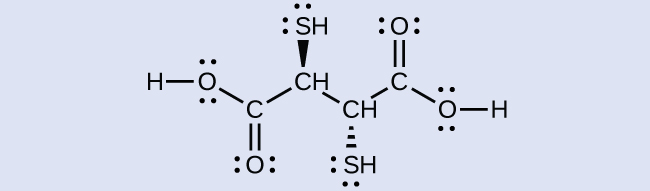

Sérhver bindill sem tengist miðlægri málmjón með fleiri en einu gjafaratómi er fjöltenntur bindill (eða „margtenntur“) vegna þess að hann getur bitið í málmmiðjuna með fleiri en einu tengi. Hugtakið klóflóki (e. chelate), sem dregið er af gríska orðinu yfir „kló“, er einnig notað til að lýsa þessari tegund víxlverkunar. Margir fjöltenntir bindlar eru klóbindlar og flóki sem samanstendur af einum eða fleiri slíkum bindlum og miðlægum málmi er klóflóki. Klóbindill kallast einnig klóbindiefni. Klóbindill heldur málmjóninni á svipaðan hátt og kló heldur um glerkúlu. Mynd 19.15 sýndi eitt dæmi um klóflóka. Hem-flókinn í blóðrauða er annað mikilvægt dæmi (mynd 19.16). Hann inniheldur fjöltenntan bindil með fjórum gjafaratómum sem tengjast járni.

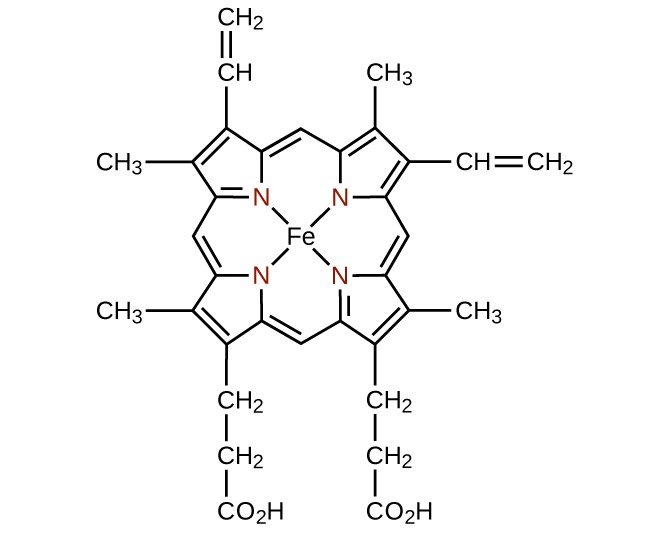

Bygging er sýnd fyrir eina bindilinn hem. Í miðju þessarar byggingar er F e frumeind. Frá þessari frumeind liggja fjögur eintengi upp og til hægri og vinstri og niður og til hægri og vinstri að fjórum N-frumeindum sem eru sýndar með rauðu. Hver N-frumeind er hluti af 5-liða hring með fjórum C-frumeindum. Hver þessara hringa hefur tvítengi milli C-frumeindanna sem eru ekki tengdar við N-frumeindina. C-frumeindirnar sem eru tengdar við N-frumeindir eru tengdar við C-frumeindir sem þjóna sem tengingar milli 5-liða hringanna. Tengið við C-frumeindina réttsælis frá 5-liða hringnum er í hverju tilviki tvítengi. Tengið við C-frumeindina rangsælis frá 5-liða hringnum er í hverju tilviki eintengi. Vinstra megin í byggingunni eru tvær af C-frumeindunum í 5-liða hringjunum sem eru ekki tengdar við N tengdar við C H hópa með lágvísinum 3. Hin kolefnin í þessum hringjum sem eru ekki tengd við N-frumeindir eru tengd við hópa fyrir ofan og neðan. Fyrir ofan er C H hópur tvítengdur við C H hóp með lágvísinum 2. Fyrir neðan er C H hópur með lágvísinum 2 tengdur við annan C H hóp með lágvísinum 2, sem er tengdur við C O hóp með lágvísinum 2 H. Hægra megin í byggingunni eru C-frumeindirnar í 5-liða hringjunum sem eru ekki tengdar við N-frumeindir tengdar við viðbótarbyggingar. C-frumeindin lengst til hægri í 5-liða hringnum efst til hægri er tengd við C H hóp sem er aftur tvítengdur við C H hóp með lágvísinum 2. Á sama hátt er C-frumeindin lengst til hægri úr 5-liða hringnum neðst til hægri tengd við C H hóp með lágvísinum 3. C-frumeindin úr 5-liða hringnum sem er ekki tengd við N-frumeind á efra hægra svæði byggingarinnar er tengd við C H hóp með lágvísinum 3 fyrir ofan. Á sama hátt er C-frumeindin á 5-liða hringnum sem er ekki tengd við N-frumeind á neðra hægra svæði byggingarinnar tengd við C H hóp með lágvísinum 2 sem er tengdur við annan C H hóp með lágvísinum 2, sem er tengdur við C O hóp með lágvísinum 2 H fyrir neðan. — **Mynd 19.16.** Eini bindillinn hem inniheldur fjórar köfnunarefnisatóm sem tengjast járni í blóðrauða og mynda klóflóka.

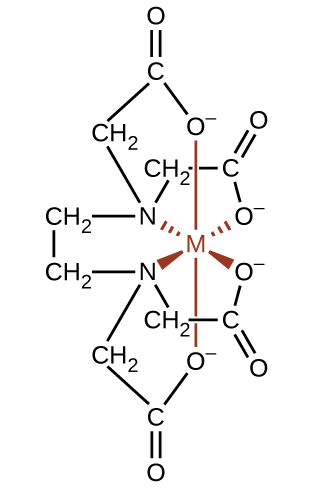

Fjöltenntir bindlar eru stundum auðkenndir með forskeytum sem gefa til kynna fjölda gjafaratóma í bindlinum. Eins og við höfum séð eru bindlar með eitt gjafaratóm, svo sem NH₃, Cl⁻ og H₂O, eintenntir bindlar. Bindlar með tvo gjafahópa eru tvítenntir bindlar. Etýlendíamín, H₂NCH₂CH₂NH₂, og anjón glýsíns, NH₂CH₂CO₂⁻ (mynd 19.17), eru dæmi um tvítennta bindla. Þrítenntir, fjórtenntir, fimmtenntir og sextenntir bindlar innihalda þrjú, fjögur, fimm og sex gjafaratóm, í sömu röð. Bindillinn í hemi (mynd 19.16) er fjórtenntur bindill.

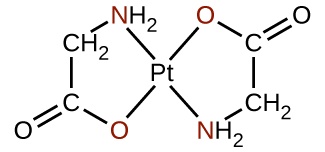

Bygging er sýnd. Í miðju þessarar byggingar er P t frumeind. Frá þessari frumeind liggja tvö eintengi upp og til hægri og niður og til vinstri að tveimur O-frumeindum sem eru sýndar með rauðu. Á sama hátt liggja tvö tengi upp og til vinstri og niður og til hægri að N-frumeindum í N H hópum með lágvísinum 2. N-frumeindirnar í þessum hópum eru rauðar. N-frumeindirnar eru tengdar við C H hópa með lágvísinum 2, sem aftur eru tengdir við C-frumeindir. Þessar C-frumeindir hafa tvítengdar O-frumeindir sem beinast út á við frá byggingunni. Þær eru einnig eintengdar við O-frumeindirnar í byggingunni og mynda tvo hringi sem tengjast í gegnum miðlægu P t frumeindina. — **Mynd 19.17.** Hver af anjónabindlunum sem sýndir eru tengist á tvítenntan hátt við platínu(II), þar sem bæði köfnunarefnis- og súrefnisatóm tengjast málminum.

Nafnakerfi flóka

Nafnakerfi flókanna byggist á kerfi sem Alfred Werner, svissneskur efnafræðingur og Nóbelsverðlaunahafi, stakk upp á. Framúrskarandi starf hans fyrir meira en 100 árum lagði grunninn að skýrari skilningi á þessum efnasamböndum. Eftirfarandi fimm reglur eru notaðar við nafngiftir flóka:

Ef samhæfingarefnasamband er jónískt skal nefna katjónina fyrst og anjónina síðan, í samræmi við venjubundið nafnakerfi.
Nefnið bindlana fyrst og síðan miðlæga málminn. Nefnið bindlana í stafrófsröð. Neikvæðir bindlar (anjónir) fá nöfn sem mynduð eru með því að bæta -o við stofn nafns hópsins. Dæmi um þetta má sjá í töflu 19.1. Fyrir flesta hlutlausa bindla er nafn sameindarinnar notað. Fjórar algengar undantekningar eru akva (H₂O), ammín (NH₃), karbónýl (CO) og nítrósýl (NO). Til dæmis nefnist [Pt(NH₃)₂Cl₄] díammíntetraklóróplatína(IV).
Anjónískur bindill Heiti
F⁻ flúoró
Cl⁻ klóró
Br⁻ brómó
I⁻ joðó
CN⁻ sýanó
NO₃⁻ nítrató
OH⁻ hýdroxó
O²⁻ oxó
C₂O₄²⁻ oxalató
CO₃²⁻ karbónató
Ef fleiri en einn bindill af tiltekinni gerð er til staðar er fjöldinn gefinn til kynna með forskeytunum dí- (fyrir tvo), trí- (fyrir þrjá), tetra- (fyrir fjóra), penta- (fyrir fimm) og hexa- (fyrir sex). Stundum eru forskeytin bis- (fyrir tvo), tris- (fyrir þrjá) og tetrakis- (fyrir fjóra) notuð þegar nafn bindilsins inniheldur nú þegar dí-, trí- eða tetra-, eða þegar nafn bindilsins byrjar á sérhljóða. Til dæmis notar jónin bis(bípýridýl)osmíum(II) bis- til að tákna að tveir bindlar tengjast Os og hver bípýridýlbindill inniheldur tvo pýridínhópa (C₅H₄N).

Anjónískur bindill	Heiti
F⁻	flúoró
Cl⁻	klóró
Br⁻	brómó
I⁻	joðó
CN⁻	sýanó
NO₃⁻	nítrató
OH⁻	hýdroxó
O²⁻	oxó
C₂O₄²⁻	oxalató
CO₃²⁻	karbónató

Þegar fléttan er annaðhvort katjón eða hlutlaus sameind er nafn miðlæga málmatómsins skrifað eins og nafn frumefnisins og því fylgir rómversk tala í sviga til að sýna oxunarstig þess (tafla 19.2 og tafla 19.3). Þegar fléttan er anjón er viðskeytinu -at bætt við stofn nafns málmsins, og því fylgir rómversk tala sem tilgreinir oxunarstig hans (tafla 19.4). Stundum er latneskt nafn málmsins notað þegar íslenska nafnið er óþjált. Til dæmis er ferrat notað í stað járnats, plúmbat í stað blýats og stannat í stað tinats. Oxunarstig málmsins ákvarðast út frá hleðslu hvers bindils og heildarhleðslu samhæfingarefnasambandsins. Til dæmis, í [Cr(H₂O)₄Cl₂]Br, hefur fléttuhvolfið (í hornklofum) hleðsluna 1+ til að vega upp á móti brómíðjóninni. Vatnsbindlarnir eru hlutlausir og klóríðbindlarnir eru anjónískir með hleðsluna 1− hver. Til að ákvarða oxunarstig málmsins jöfnum við heildarhleðsluna við summu hleðslu bindlanna og málmsins: +1 = −2 + x, þannig að oxunarstigið (x) er jafnt og 3+.

[Co(NH₃)₆]Cl₃	hexaammínkóbalt(III)klóríð
[Pt(NH₃)₄Cl₂]²⁺	tetraammíndíklórplatína(IV)jón
[Ag(NH₃)₂]⁺	díammínsilfur(I)jón
[Cr(H₂O)₄Cl₂]Cl	tetraakvadíklórkróm(III)klóríð
[Co(H₂NCH₂CH₂NH₂)₃]₂(SO₄)₃	tris(etýlendíamín)kóbalt(III)súlfat

[Pt(NH₃)₂Cl₄]	díammíntetraklórplatína(IV)
[Ni(H₂NCH₂CH₂NH₂)₂Cl₂]	díklórbis(etýlendíamín)nikkel(II)

[PtCl₆]²⁻	hexaklórplatínat(IV)jón
Na₂[SnCl₆]	natríumhexaklórstannat(IV)

Dæmi 19.4

Tengitölur og oxunarstig

Ákvarðaðu nafn eftirfarandi flóka og gefðu upp tengitölu miðmálmsatómsins.

(a) Na₂[PtCl₆]

(b) K₃[Fe(C₂O₄)₃]

Lausn

(a) Hér eru tvær Na⁺-jónir, þannig að fléttuhvolfið hefur hleðsluna mínus tvö: [PtCl₆]²⁻. Þar sem sex anjónískir klóríðbindlar eru til staðar gildir −2 = −6 + x, og oxunarstig platínunnar er 4+. Nafn flókans er natríumhexaklóróplatínat(IV) og tengitalan er sex. (b) Fléttuhvolfið hefur hleðsluna 3− miðað við þrjár K⁺-jónir, og oxalatbindlarnir hafa hver um sig hleðsluna 2−. Því er oxunarstig málmsins gefið með −3 = −6 + x, og þetta er járn(III)-flóki. Nafnið er kalíumtrisoxalatferrat(III) (athugið að tris er notað í stað tri vegna þess að nafn bindilsins byrjar á sérhljóða). Þar sem oxalat er tvítenntur bindill hefur þessi flóki tengitöluna sex. (c) Í þessu dæmi hefur fléttuhvolfið katjóníska hleðslu upp á 2+. NH₃-bindillinn er hlutlaus, en klóróbindillinn hefur hleðsluna 1−. Oxunarstigið finnst með +2 = −1 + x og er 3+, þannig að flókinn er pentaammínklórókóbalt(III)klóríð og tengitalan er sex.

Prófaðu þig

Flókinn kalíumdísýanóargentat(I) er notaður til að búa til sótthreinsandi efnasambönd. Gefðu upp formúluna og tengitöluna.

Svar:

K[Ag(CN)₂]; tengitala tvö

Bygging flóka

Hjá fléttum hliðarmálma ákvarðar tengitalan rúmfræðina umhverfis miðlægu málmjónina. Algengustu byggingar flétta í samhæfingarefnasamböndum eru ferningslaga sléttar, fjórflötungslaga og áttflötungslaga, sem svara til tengitalnanna fjögur, fjögur og sex. Tengitölur hærri en sex eru sjaldgæfari og gefa af sér fjölbreyttar byggingar (sjá mynd 19.18 og töflu 19.5):

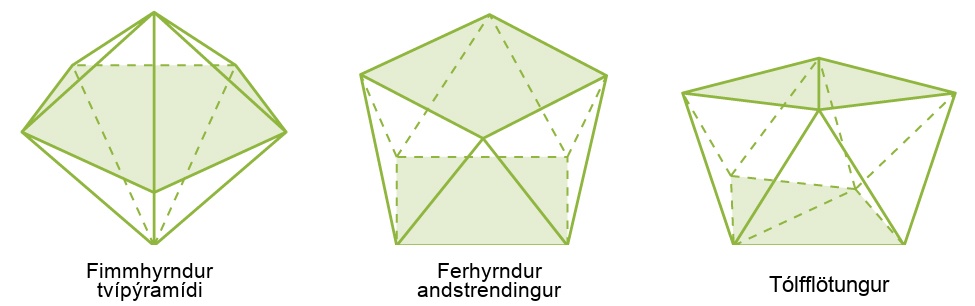

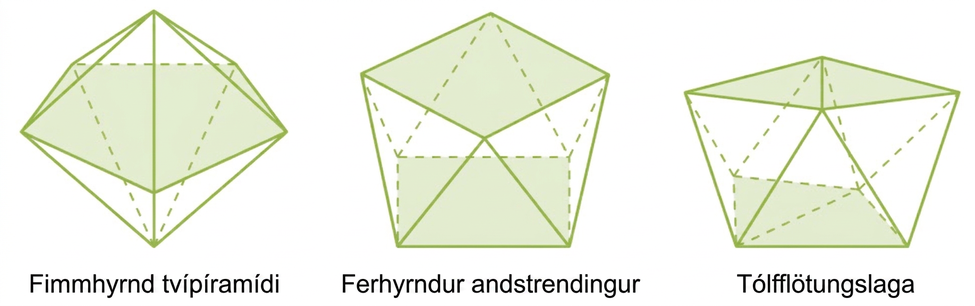

Þessi mynd inniheldur þrjár skýringarmyndir í svarthvítu. Sú fyrsta er merkt „Fimmhyrndur tvípýramídi“. Hún hefur 10 jafnarma þríhyrningshliðar, fimm að ofan sem mætast í topppunkti og mynda odd sem vísar upp, og fimm að neðan sem mætast í botnpunkti og mynda odd sem vísar niður. Önnur myndin er merkt „Ferningslaga andprisma“. Hún hefur flata ferningslaga fleti að ofan og neðan, og hliðar úr 8 jafnhliða þríhyrningum. Hliðarnar vísa til skiptis upp og niður. Þriðja myndin er merkt „Tólfflötungur“. Hún hefur tólf jafnarma þríhyrningshliðar. — **Mynd 19.18.** Hér má sjá rúmfræði nokkurra flóka með tengitölurnar sjö og átta.

Tengitala	Sameindarúmfræði	Dæmi
2	línuleg	[Ag(NH₃)₂]⁺
3	þríhyrningslaga flöt	[Cu(CN)₃]²⁻
4	fjórflötungslaga (d⁰ eða d¹⁰), lágt oxunarstig fyrir M	[Ni(CO)₄]
4	ferningslaga slétt (d⁸)	[Ni(CN)₄]²⁻
5	þríhyrnd tvípýramídalaga	[CoCl₅]²⁻
5	ferningspýramídalaga	[VO(CN)₄]²⁻
6	áttflötungslaga	[CoCl₆]³⁻
7	fimmhyrndur tvípýramídi	[ZrF₇]³⁻
8	ferningslaga andprisma	[ReF₈]²⁻
8	tólfflötungur	[Mo(CN)₈]⁴⁻
9 og yfir	flóknari byggingar	[ReH₉]²⁻

Ólíkt atómum í aðalflokkum, þar sem bæði tengirafeindir og ótengdar rafeindir ráða lögun sameindarinnar, breyta ótengdar d-rafeindirnar ekki uppröðun bindlanna. Áttflötungsflókar hafa tengitöluna sex og gjafaatómin sex raðast á horn áttflötungs umhverfis miðjumálmjónina. Dæmi um þetta má sjá á mynd 19.19. Klóríð- og nítratjónirnar í [Co(H₂O)₆]Cl₂ og [Cr(en)₃](NO₃)₃, auk kalíumjónanna í K₂[PtCl₆], eru utan hornklofanna og tengjast ekki málmjóninni.

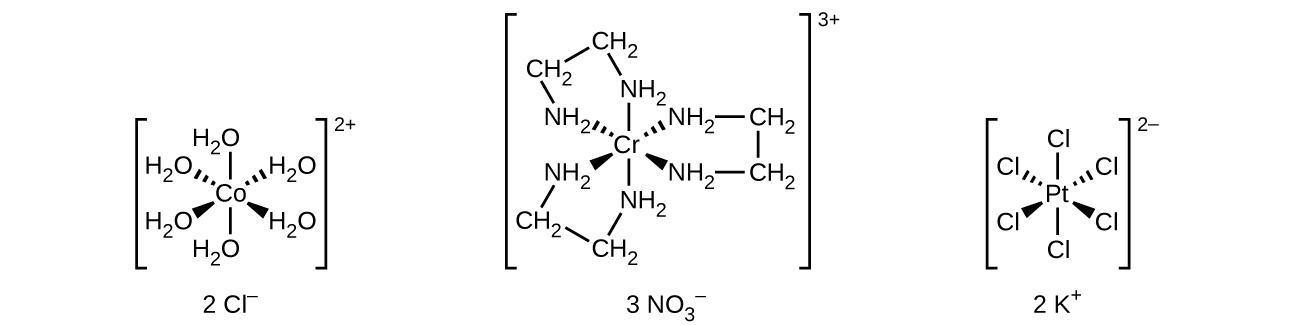

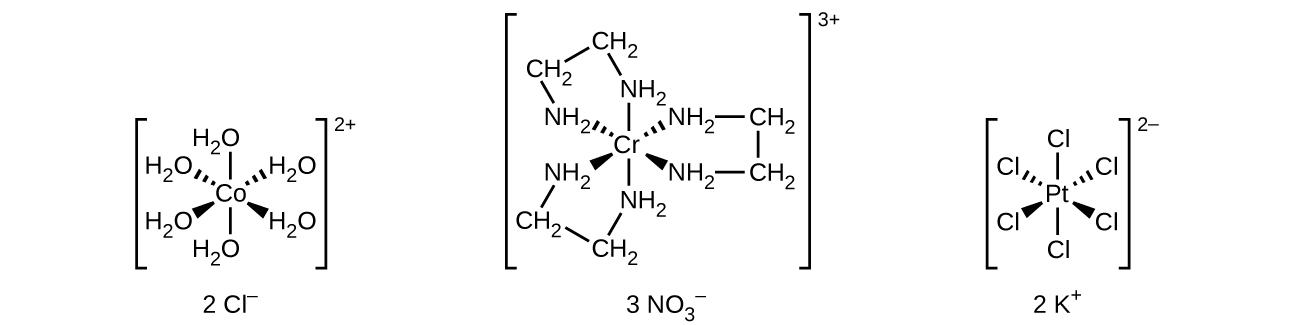

Þrjár byggingar eru sýndar. Á a er sýnd bygging með Co-miðjufrumeind. Frá Co-frumeindinni sýna línustrik tengi við H undirskrift 2 O sameindir fyrir ofan og neðan bygginguna. Fyrir ofan og til bæði hægri og vinstri sýna brotnir fleygar tengi við tvær H undirskrift 2 O sameindir. Á sama hátt sýna heilir fleygar fyrir neðan til bæði hægri og vinstri tengi við tvær aðrar H undirskrift 2 O sameindir. Hvert tengi í þessari byggingu beinist að O-frumeindinni í hverri H undirskrift 2 O byggingu. Þessi bygging er afmörkuð með hornklofum. Utan hornklofanna til hægri er yfirskriftin 2 plús. Á eftir þessu til hægri kemur 2 Cl yfirskrift mínusmerki. Á b hefur Cr-miðjufrumeind sex NH undirskrift 2 hópa tengda með eintengjum. Þessi tengi eru sýnd með línustrikum sem ná upp og niður, brotnum fleygum sem ná upp og til vinstri og hægri, og heilum fleygum sem ná niður og til vinstri og hægri. Tengin við þessa hópa beinast öll að N-frumeindunum. NH undirskrift 2 hóparnir eru hver um sig tengdir C-frumeindum í CH undirskrift 2 hópum sem ná út frá Co-miðjufrumeindinni. Þessir CH undirskrift 2 hópar eru tengdir í pörum með tengjum sem sýnd eru með stuttum línustrikum. Öll þessi bygging er afmörkuð með hornklofum. Utan hornklofanna til hægri er yfirskriftin 3 plús. Á eftir til hægri er 3 NO undirskrift 3 yfirskrift mínusmerki. Á c er 2 K yfirskrift plús fylgt eftir af byggingu í hornklofum. Innan hornklofanna er Pt-miðjufrumeind. Frá Pt-frumeindinni sýna línustrik tengi við Cl-frumeindir fyrir ofan og neðan bygginguna. Fyrir ofan og til bæði hægri og vinstri sýna brotnir fleygar tengi við Cl-frumeindir. Á sama hátt sýna heilir fleygar fyrir neðan til bæði hægri og vinstri tengi við tvær aðrar Cl-frumeindir. Þessi bygging er afmörkuð með hornklofum. Utan hornklofanna til hægri er yfirskriftin 2 mínusmerki. — **Mynd 19.19.** Margir hliðarmálmsflókar taka á sig áttflötungslögun þar sem sex gjafaatóm mynda 90° tengihorn umhverfis miðjuatómið við aðlæga bindla. Athugið að aðeins bindlar innan fléttuhvolfsins hafa áhrif á lögunina umhverfis málmmiðjuna.

Fyrir hliðarmálma með tengitöluna fjórir eru tvær mismunandi rýmisbyggingar mögulegar: fjórflötungslögun eða ferningslaga slétt lögun. Ólíkt frumefnum í aðalflokkum, þar sem hægt er að spá fyrir um þessar rýmisbyggingar út frá VSEPR-kenningunni, þarf ítarlegri umfjöllun um rafeindasvigrúm hliðarmálma (sem fjallað er um í kaflanum um kristalsviðskenninguna) til að spá fyrir um hvaða flókar verða fjórflötungslaga og hverjir verða ferningslaga sléttir. Í fjórflötungsflókum eins og [Zn(CN)₄]²⁻ (mynd 19.20) myndar hvert par bindla 109,5° horn. Í ferningslaga sléttum flókum, eins og [Pt(NH₃)₂Cl₂], hefur hver bindill tvo aðra bindla í 90° horni (kallaðar cis-stöður) og einn viðbótarbindil í 180° horni, í trans-stöðu.

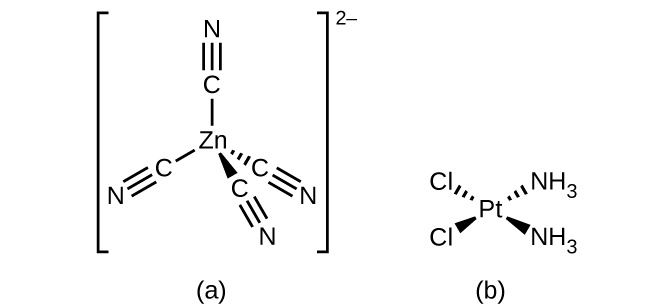

Tvær byggingar eru sýndar. Á a, innan hornklofa, er Zn-miðjufrumeind tengd 4 C-frumeindum í fjórflötungslaga rýmisuppröðun. Stutt línustrik eru notuð til að tákna tengi sem nær upp og niður og til vinstri frá Zn-frumeindinni. Brotinn fleygur með oddinn við Zn-frumeindina og breiða endann við C-frumeindina er notaður til að tákna tengi niður og til hægri frá Zn-frumeindinni. Síðasta tengið er sýnt með svipuðum heilum fleyg sem beinist aftur niður og aðeins til hægri frá miðjunni undir Zn-frumeindinni. Fjórir hópar þriggja samsíða stuttra línustrika eru sýndir sem tákna þrítengi sem ná frá hverri C-frumeind á móti tenginu við Zn til tilheyrandi N-frumeindar. Utan hornklofanna er sýnd yfirskriftin 2 mínus. Á b er Pt-frumeind í miðju þessarar byggingar. Frá þessari frumeind nær eintengi, táknað með brotnum fleyg, frá oddi við Pt-frumeindina upp og til hægri að N-frumeind í NH undirskrift 3 hópi. Á sama hátt nær eintengi, táknað með heilum fleyg, frá oddi við Pt-frumeindina niður og til hægri að N-frumeind í NH undirskrift 3 hópi. Annað eintengi, táknað með brotnum fleyg, nær frá oddi við Pt-frumeindina upp og til vinstri að Cl-frumeind. Á sama hátt nær eintengi, táknað með heilum fleyg, frá oddi við Pt-frumeindina niður og til vinstri að Cl-frumeind. — **Mynd 19.20.** Hliðarmálmar með tengitöluna fjórir geta tekið á sig fjórflötungslögun (a) eins og í K₂[Zn(CN)₄] eða ferningslaga slétta lögun (b) eins og sýnt er í [Pt(NH₃)₂Cl₂].

Hverfur í flókum

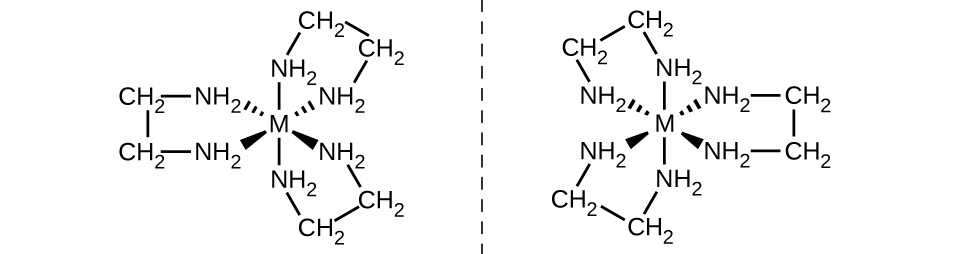

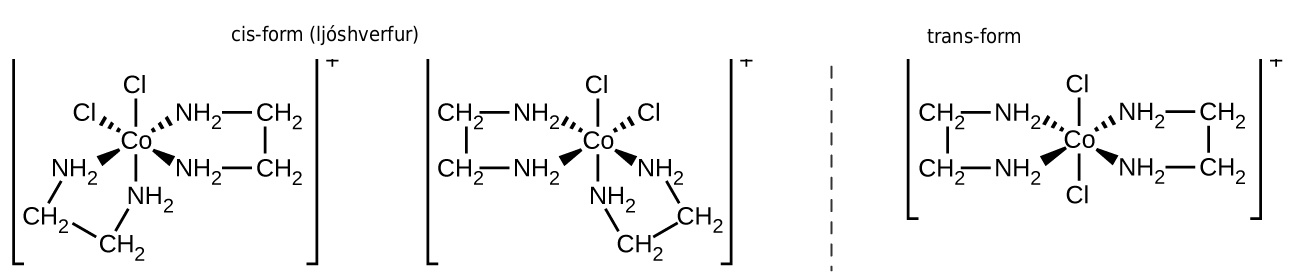

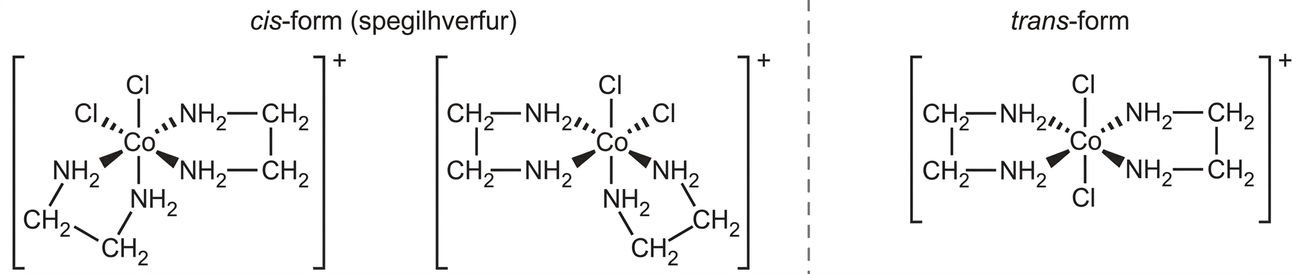

Hverfur eru mismunandi efni sem hafa sömu efnaformúlu. Hliðarmálmsflókar eru oft til sem rúmhverfur, þar sem sömu atóm eru tengd með sömu tegundum tengja en raðast á mismunandi hátt í rýminu. Fléttur með tvo mismunandi bindla í cis- og trans-stöðum frá tilteknum bindli geta myndað rúmhverfur. Til dæmis hefur áttflötungsjónin [Co(NH₃)₄Cl₂]⁺ tvær hverfur. Í cis-stillingu eru klóríðbindlarnir tveir hlið við hlið (mynd 19.21). Hin hverfan, trans-stillingin, hefur klóríðbindlana tvo beint á móti hvor öðrum.

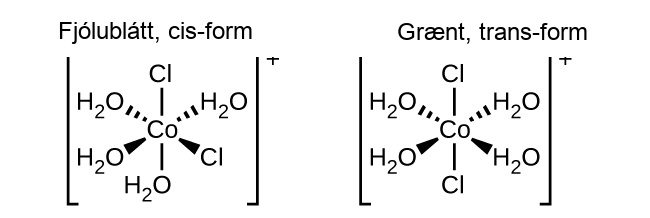

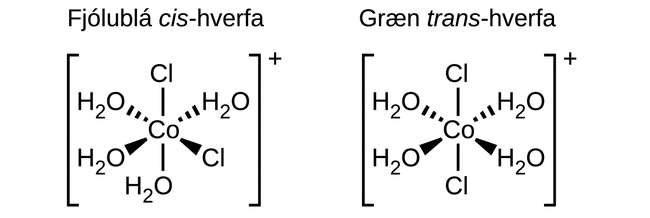

Tvær byggingar eru sýndar. Sú fyrri er merkt „Fjólublátt, cis-form“. Fyrir neðan þessa merkingu innan hornklofa er Co-miðjufrumeind. Frá Co-frumeindinni sýna línustrik tengi við Cl-frumeind fyrir ofan og O-frumeind í H undirskrift 2 O hópi fyrir neðan bygginguna. Fyrir ofan og til bæði hægri og vinstri sýna brotnir fleygar með oddinn við Co-frumeindina sem breikka eftir því sem þeir færast frá frumeindinni tengi við O-frumeindir í H undirskrift 2 O hópum. Á sama hátt sýna heilir fleygar fyrir neðan til bæði hægri og vinstri tengi við Cl-frumeind hægra megin og O-frumeind í H undirskrift 2 O hópi vinstra megin. Þessi bygging er afmörkuð með hornklofum. Utan hornklofanna til hægri er yfirskriftin plúsmerki. Sú seinni er merkt „Grænt, trans-form“. Fyrir neðan þessa merkingu innan hornklofa er Co-miðjufrumeind. Frá Co-frumeindinni sýna línustrik tengi við Cl-frumeindir fyrir ofan og neðan bygginguna. Fyrir ofan og til bæði hægri og vinstri sýna brotnir fleygar tengi við O-frumeindir í H undirskrift 2 O hópum. Á sama hátt sýna heilir fleygar fyrir neðan til bæði hægri og vinstri tengi við O-frumeindir í H undirskrift 2 O hópum. Þessi bygging er einnig afmörkuð með hornklofum með yfirskriftinni plúsmerki utan hornklofanna til hægri. — **Mynd 19.21.** Cis- og trans-hverfur [Co(H₂O)₄Cl₂]⁺ innihalda sömu bindla tengda við sömu málmjón, en rýmisuppröðunin veldur því að þessi tvö efnasambönd hafa mjög ólíka eiginleika.

Mismunandi rúmhverfur efnis eru ólík efnasambönd. Þær sýna mismunandi eiginleika, jafnvel þótt þær hafi sömu formúlu. Til dæmis eru rúmhverfurnar tvær af [Co(NH₃)₄Cl₂]NO₃ ólíkar á litinn; cis-formið er fjólublátt en trans-formið er grænt. Þar að auki hafa þessar rúmhverfur mismunandi tvískautsvægi, leysni og hvarfgirni. Sem dæmi um hvernig uppröðun í rými getur haft áhrif á eiginleika sameinda má skoða skautun rúmhverfanna tveggja af [Co(NH₃)₄Cl₂]NO₃. Munum að skautun sameindar eða jónar ræðst af tvískautsvægi tengjanna (sem stafar af mismunandi rafneikvæðni atómanna sem tengjast) og uppröðun þeirra í rými. Í annarri rúmhverfunni valda cis-klóríðbindlar meiri rafeindaþéttleika öðrum megin í sameindinni en hinum megin, sem gerir hana skautaða. Í trans-rúmhverfunni er hver bindill beint á móti sams konar bindli, þannig að tvískautsvægi tengjanna eyða hvert öðru út og sameindin er óskautuð.

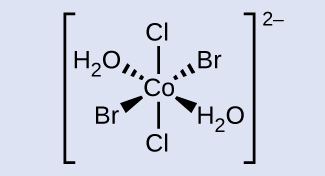

Dæmi 19.5
